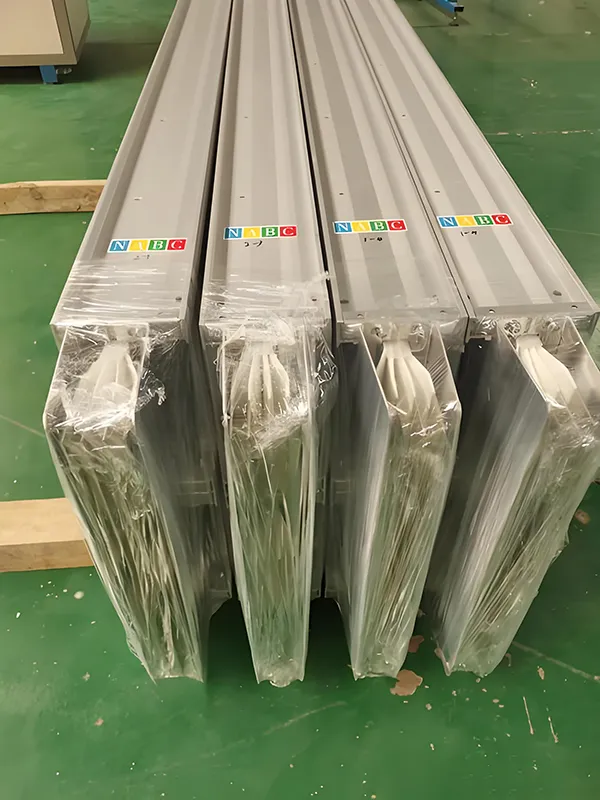

Нисконапонски сендвич автобус

Поради својата компактна структура, одличната дисипација на топлина и силниот капацитет за пренос на струја, Нисконапонскиот сендвич Busway се појави како главен избор во современите системи за дистрибуција на електрична енергија.

Структура на јадрото и конфигурација на изолација

•Материјал за проводник: електролитски бакар со висока чистота (чистота ≥ 99,9%); површината може да биде опционално посребрена или калај за да се подобри спроводливоста и отпорноста на оксидација.

Материјали за изолација:

•Стандарден тип: Користи материјали за изолација од класа Б или повисоки (отпорност на температура: 130°C) - како што се полиестерски филм, мика лента, итн. - за да се обезбеди долгорочна оперативна сигурност.

•Огноотпорен тип: користи композитен слој од мика лента и силиконска гума за церамификација, способна за одржување на изолационите перформанси дури и при високи температури кои се движат од 600°C до 1000°C.

•Тип водоотпорен/отпорен на корозија: се карактеризира со инкапсулација преку лиење од полиестер-имид од класа H или епоксидна смола; класата на изолација достигнува класа H (180°C), нудејќи работен век над 50 години.

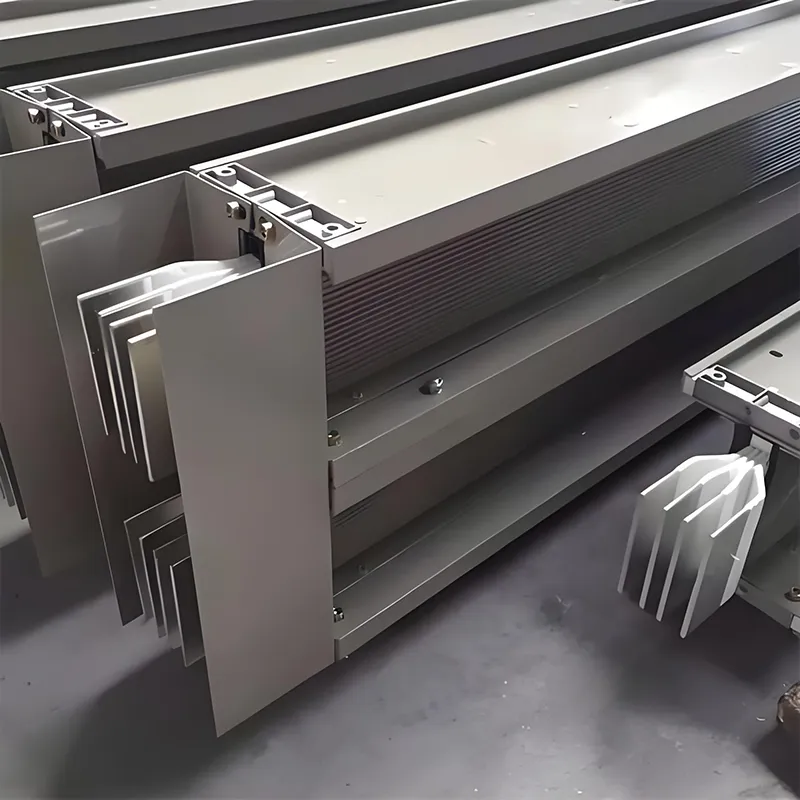

•Карактеристики на структурата „Сендвич“: Фазните проводници се цврсто наредени и компресирани без никакви воздушни празнини; склопот е целосно инкапсулиран и обликуван под притисок, со што значително се намалува реактансата и падот на напонот.

Клучни електрични и безбедносни параметри

Покачување на температурата и контрола на топлинските перформанси

Граници за зголемување на температурата (на амбиентална температура од 40°C):

Терминали за поврзување: ≤ 60 K (т.е. максимум 100°C)

Метално куќиште: ≤ 30 K (т.е. максимум 70°C)

Површина на изолација: ≤ 40 K (т.е. максимум 80°C)

Механизам за дисипација на топлина:

Топлината генерирана од спроводниците се спроведува преку изолациониот слој до металната обвивка, каде што последователно се троши преку конвекција и зрачење.

Куќиштето од алуминиумска легура се одликува со интегриран дизајн на перки од ладилникот, кој ја подобрува ефикасноста на дисипација на топлина за над 30%.

Граници на термичка издржливост:

Стандарден тип: Долгорочна работна температура ≤ 130°C

Тип отпорен на оган: Способен за континуирано напојување повеќе од 90 минути на 960°C

Тип на лиена смола: Способен за стабилна работа во опсег на температури на околината од -40°C до 130°C

Заштитна класа (IP код) и применливи средини

Механички и монтажни карактеристики

Материјал за куќиште:

Алуминиумска легура: Лесна, отпорна на корозија и нуди одлична дисипација на топлина; погоден за употреба како проводник за заштитна земја (PE).

Ладно валан челик: висока структурна цврстина; кога е обложен со огноотпорна боја, тој е погоден за огноотпорни апликации.

Лиење смола: Се одликува со неметална обвивка и обезбедува сеопфатна „четиринасочна заштита“ - хидроизолација, отпорност на корозија, отпорност на експлозија и отпорност на прав.

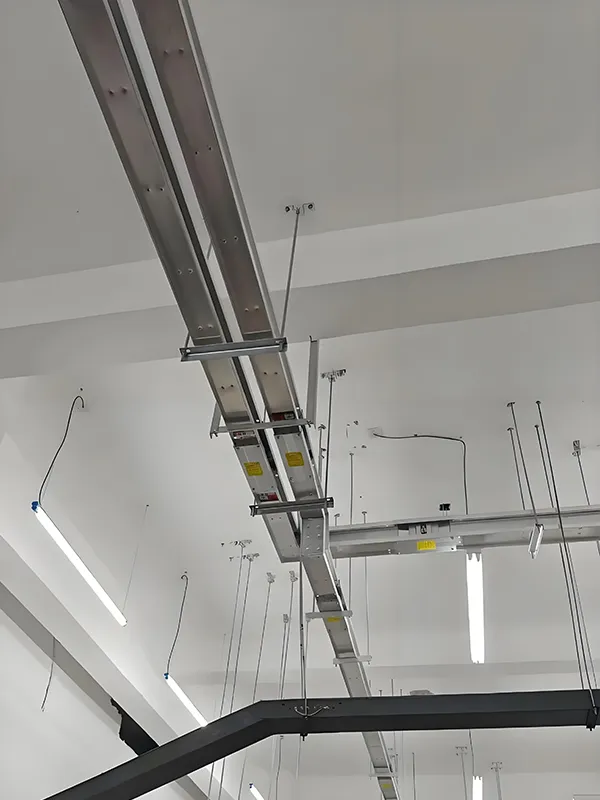

Начин на инсталација:

Поддржува хоризонтална или вертикална монтажа на суспензијата, со прилагодлив опсег на толеранција од ± 4 mm.

Поддршка/Разона на закачалка: ≤3m за прави делови; ≤1,5m за криви пресеци.

Технологија за поврзување:

Брзо поврзување со еден болт: Опремен со механизам за контрола на вртежниот момент за да се обезбеди минимален отпор на контакт.

Интелигентни конектори: ги поддржуваат способностите за следење на одржувањето, со што се намалува ризикот од оперативен дефект.

Проширување на специјализирани технологии

Огноотпорна шипка за собирници (тип NH).

Оценка на отпорност на пожар: изборни опции од 1 час, 1,5 часа, 2 часа или 3 часа

Слој за топлинска изолација: филц од алуминиум силикатни влакна (отпорност на температура: 1250°C)

Надворешна обвивка: Запалива огноотпорна боја; брзо ја зголемува топлинската спроводливост при изложеност на оган на забавен пренос на топлина

Водоотпорно стегање со собирници (тип од смола од лиење).

Оцена на заштита: IP67–IP68

Материјал за изолација: незаситена полиестерска смола + неоргански полнила, интегрално лиени

Сценарија за примена: железнички транзит, хемиски постројки, крајбрежни објекти и други корозивни или влажни средини

Интелигентно поврзување со собирници

Интегрира мерење на температура, мониторинг на струја и модули за аларм за истекување.

Поддржува RS485 или безжичен пренос за интеграција во системи за автоматизација на згради.

Најчесто поставувани прашања

1. Што е нисконапонски сендвич автобус?

Нисконапонски сендвич автобуси е компактен систем за дистрибуција на електрична енергија со автобуси кој користи тесно наредени проводници со изолација помеѓу фазите, обезбедувајќи висок струен капацитет, мала импеданса и ефикасен пренос на енергија за модерни згради и индустриски капацитети.

2. Кои се предностите на автобуската со сендвич во споредба со традиционалните кабли?

Во споредба со традиционалните кабли, системот на сендвич автобуски канал нуди подобра дисипација на топлина, поголем капацитет за носење струја, полесна инсталација и флексибилно проширување, што го прави идеален за големи проекти за дистрибуција на електрична енергија.

3. Каде најчесто се користи нисконапонски сендвич автобус?

Широко се применува во центри за податоци, комерцијални згради, фабрики, аеродроми, трговски центри и високи згради каде што е потребна сигурна и ефикасна дистрибуција на електрична енергија.

4. Кои оценки за струја се достапни за нисконапонските шини?

Повеќето системи со нисконапонски сообраќајници поддржуваат тековни рејтинзи кои се движат од 400A до 6300A, во зависност од барањата на проектот и дизајнот на системот.

5. Дали автобуската патека може да се прилагоди за конкретни проекти?

Да. Професионалните производители и добавувачи на автобуси, како што е Fenghua Electric, можат да обезбедат сопствени решенија за сообраќајници врз основа на моменталниот капацитет, околината за инсталација, нивото на заштита и распоредот на проектот.

6. Дали сендвич-патот е безбеден за индустриска дистрибуција на електрична енергија?

Да. Висококвалитетните нисконапонски магистрални системи се карактеризираат со силна изолација, високи нивоа на заштита и сигурна отпорност на краток спој, што обезбедува безбедно и стабилно работење.

7. Како да изберам сигурен производител или добавувач на автобуси?

Треба да го оцените производственото искуство на производителот на автобуската, сертификатите, случаите на проекти, способноста за прилагодување и техничката поддршка пред да ја купите.

8. Како можам да добијам понуда за Нисконапонски сендвич Busway?

За да добиете точна цена за нисконапонска сообраќајница, обично треба да му дадете на добавувачот детали како што се тековната оцена, должината на сообраќајницата, типот на инсталација и цртежите на проектот.
