Карактеристики на компактните соби

Компактен багажник на собирницатае основна компонента во нисконапонските системи за дистрибуција на електрична енергија што се користи за пренос на високи струи. Нејзините дефинирачки карактеристики вклучуваат компактна структура, ефикасна дисипација на топлина, висок степен на заштита и висок капацитет за пренос на струја. Тој е широко распространет во сценарија каде што просторот е ограничен, се вклучени високи струи и потребни се високи нивоа на заштита - што значително се разликува од системите за багажници со собирници изолирани со воздух. Следното е детален преглед на неговите карактеристики, категоризирани во основни предности, клучни карактеристики, применливи сценарија и ограничувања:

Основна структура и карактеристики на изведбата

Компактен дизајн за заштеда на простор: проводниците и изолационите слоеви цврсто се вклопуваат без излишни воздушни празнини; следствено, вкупниот волумен и тежина се значително пониски од оние на воздушно изолираните шини. Во средини со ограничен простор - како што се високи згради, центри за податоци и работилници густо преполни со опрема - овој дизајн драстично го намалува просторниот отпечаток потребен за инсталација, што претставува една од најистакнатите предности на компактното поврзување на собирниците.

Голема носивост на струја и мала загуба: проводниците се распоредени во непосредна близина, што резултира со кратки патеки за дисипација на топлина. Во комбинација со топлинската спроводливост и својствата за дисипација на топлина на металната обвивка, системот покажува понизок пораст на температурата. Ова му овозможува да носи повисоки номинални струи во рамките на истиот физички волумен (достигнувајќи до 6300А и повеќе). Понатаму, падот на напонот е минимален, а загубите во преносот на електрична енергија се помали од оние на традиционалните кабли и воздушно изолираните шини, што резултира со поголема ефикасност на дистрибуција на енергија.

Висок степен на заштита за сложени средини: Користејќи целосно затворена структура со интегриран дизајн за изолација и обвивка, системот вообичаено постигнува рејтинг за заштита од навлегување (IP) од IP54 или IP66, при што одредени модели достигнуваат IP68. Тој е способен да издржи индустриски средини кои се карактеризираат со влажност, прашина и благи корозивни гасови; може да се користи и во надворешни поставки (кои бараат посебни заштитни мерки), нудејќи опсег на примена многу поширок од оној на багажникот на собирницата изолирана со воздух.

Супериорни електрични и механички перформанси:

Електрична стабилност: проводниците се безбедно прицврстени, демонстрирајќи силна отпорност на краток спој, како и одлична динамичка и термичка стабилност, овозможувајќи му на системот да го издржи шокот од дефекти на краток спој со висока струја.

Механичка цврстина: Металната обвивка се одликува со интегриран, едноделно обликуван дизајн кој нуди висока отпорност на удари и вибрации, што го прави погодно за инсталација во средини подложни на вибрации, како што се индустриски постројки и простории со голема опрема.

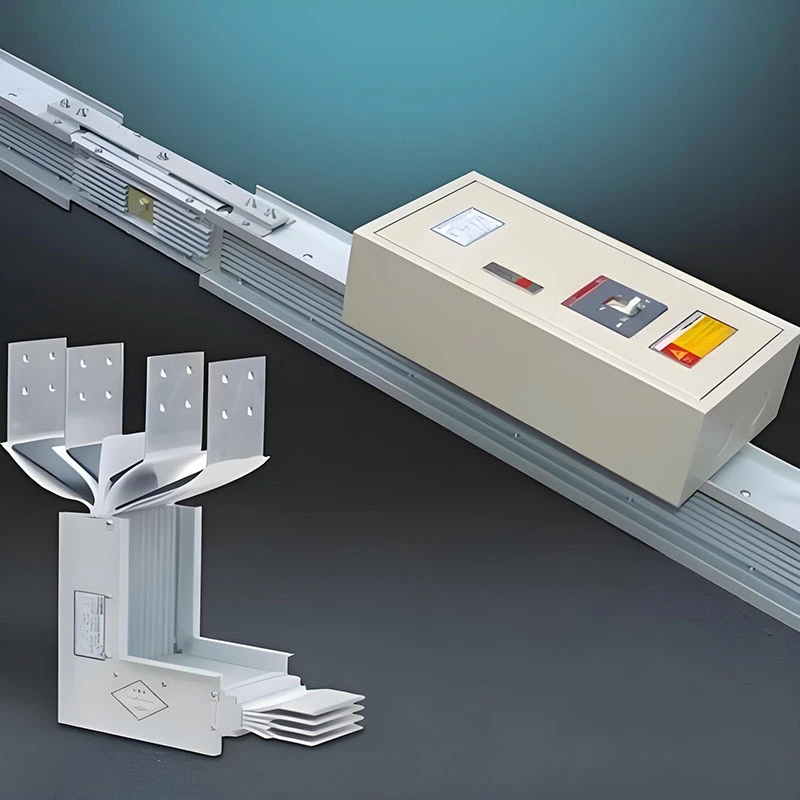

Флексибилно прислушување и практична инсталација: Системот поддржува поставување на точки за отчукување на која било сакана локација долж собирницата, овозможувајќи брзо снабдување со енергија на товарите преку единици за приклучување. Оваа приспособливост ги исполнува барањата за прилагодување на оптоварувањето и проекти за проширување на капацитетот. Понатаму, модуларниот пристап кон производството и инсталацијата ја олеснува брзата конструкција, додека последователното одржување и замената на компонентите остануваат релативно погодни. II. Карактеристики на материјалот и процесот

Специјализирани материјали за изолација

Основниот изолационен слој вообичаено користи изолациски филмови отпорни на висока температура, отпорни на пламен или материјали за обложување во прав. Овие материјали нудат стабилни перформанси на изолација, како и одлични својства на отпорност на пламен и анти-стареење, целосно усогласени со безбедносните стандарди за нисконапонските системи за дистрибуција на електрична енергија.

Избор на висококвалитетен проводник

Како примарни спроводливи елементи обично се користат бакарни или алуминиумски собирници. Нивните површини се подложуваат на антикорозивни третмани - како што е калај - за да се минимизира отпорот на контакт и да се подобри ефикасноста на спроводливоста и работниот век.

Применливи сценарија и ограничувања

Применливи сценарија

Главни дистрибутивни стебла и системи за напојување на ниво на подот во високи згради;

Локации со ограничен простор и строги барања за оценки за заштита, како што се центри за податоци, простории за опрема, големи трговски центри и болници;

Системи за напојување со електрична енергија за опрема која работи под оптоварување со висока струја или во сложени средини, како што се индустриски постројки, металуршки капацитети и хемиски постројки;

Системите за дистрибуција на електрична енергија подлежат на строги ограничувања на просторот за инсталација или на оние кои бараат често проширување и модификација на капацитетот.
