Сендвич со бакарни диригенти

Copper Conductor Sandwich Busway е високо ефикасно решение за пренос на енергија специјално дизајнирано за модерни системи за дистрибуција на електрична енергија. Користејќи електролитски бакарни проводници со висока чистота и структура „сендвич“ со цврсто наредени фазни проводници, тој беспрекорно ги интегрира проводниците, изолационите материјали и металното куќиште. Овој дизајн нуди мноштво предности, вклучувајќи висок капацитет за пренос на струја, мала загуба на енергија и флексибилност на инсталацијата. Производот е широко применлив во сценарија за дистрибуција на електрична енергија со висока струја - како што се индустриски постројки, високи згради, центри за податоци и железнички транзитни системи - обезбедувајќи стабилна и доверлива гаранција за пренос на енергија за различен опсег на електрични апликации.

Технички параметри

Основни технички предности

(I) Бакарни проводници со висока чистота: помала загуба, поголема енергетска ефикасност

Системот користи електролитски бакар од степен T2 со чистота од ≥99,95% како негов проводен материјал. На 20°C, отпорноста е ≤0,01724 Ω·mm²/m, а спроводливоста надминува 98%. Во споредба со стандардните бакарни материјали, ова резултира со намалување од приближно 5% до 8% во загубите на линијата. Површините на спроводниците може да се калај или сребрени по барање; ова значително ја подобрува отпорноста на оксидација и корозија, ја намалува отпорноста на контакт, обезбедува долгорочна стабилност на точките за поврзување и ефикасно го продолжува работниот век на производот.

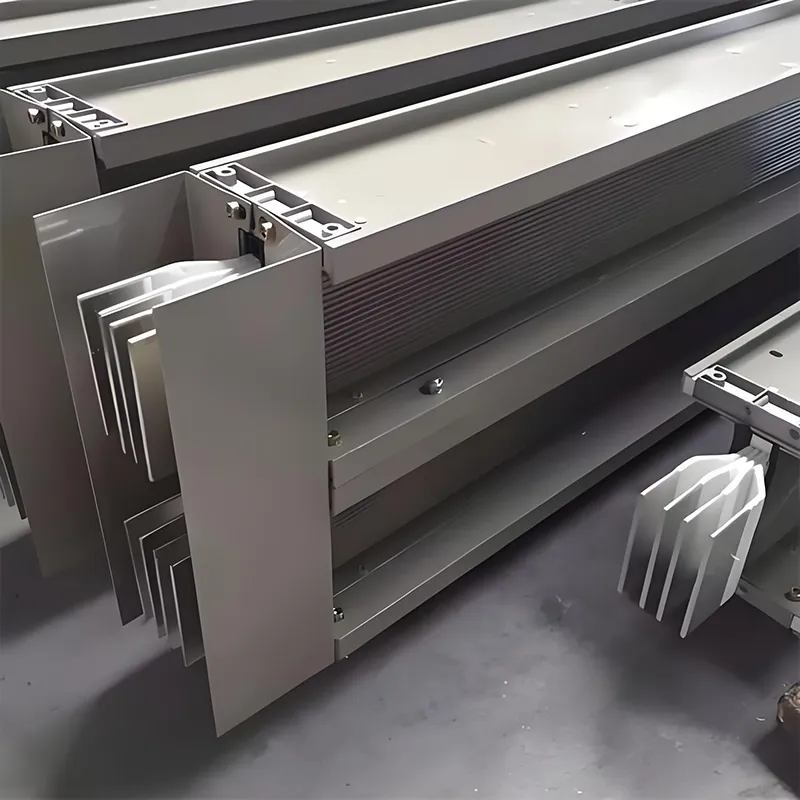

(II) Компактна структура „сендвич“: двоен пробив во искористувањето на просторот и енергетската ефикасност

Трифазните проводници директно се врзуваат со употреба на материјали за изолација со тенок слој и се цврсто наредени без никакви воздушни празнини, со што се компресира електричното растојание на само 6–10 mm. Овој дизајн ја зголемува густината на пренос на енергија по единица простор за над 40% и резултира со покомпактен физички профил. Следствено, тој постигнува значителни заштеди во просторот за инсталација, што го прави особено прилагоден за средини со ограничен простор, како што се електричните кревачи и зони густи за опрема. Понатаму, оваа цврсто поставена структура ја намалува реактансноста на системот на само 40%–60% од онаа што се наоѓа во традиционалните системи за багажник со собирници изолирани со воздух, значително минимизирајќи го падот на напонот при работни услови со висока струја и ја подобрува севкупната ефикасност на пренос на енергија.

(III) Дизајн со висока ефикасност за дисипација на топлина: понизок пораст на температурата, поголема стабилност

Топлината генерирана од проводниците брзо се спроведува преку изолациониот слој до металната обвивка. Кога е поврзан со куќиште од алуминиумска легура со интегрирани перки за дисипација на топлина, површината на куќиштето се зголемува за над 30%, што резултира со значително подобрување на ефикасноста на дисипација на топлина. Одредени модели со висок струен капацитет имаат надолжни жлебови за дисипација на топлина на внатрешната површина на куќиштето; овој дизајн дополнително ја подобрува топлинската спроводливост, осигурувајќи дека порастот на температурата на приклучните терминали останува ≤60K, а на металното куќиште останува ≤30K, со што се одржуваат стабилни работни температури во безбеден опсег за време на долготрајното работење.

(IV) Сеопфатна заштита за сите сценарија - безбедна и доверлива

Основна заштита: Куќиштето е направено од легура на алуминиум-магнезиум или ладно валани челичен лим. Третирано преку анодизирање, електрофореза или електростатско премачкување во прав, тој покажува одлична отпорност на корозија и механичка сила. Со оцена за заштита од навлегување (IP) од IP54 или повисока, тој ефикасно штити од прашина и прскање вода, што го прави погоден за стандардни средини како што се општите фабрички подови и просториите за дистрибуција на електрична енергија.

Заштита за посебни средини: Достапни се приспособени водоотпорни (инкапсулирани) модели. Овие единици имаат целосно запечатена, интегрална инкапсулација со помош на незаситена полиестерска смола во комбинација со неоргански полнила, со што се постигнува IP рејтинг од IP67–IP68. Тие се способни за стабилна работа во надворешни услови, подводни средини и атмосфери кои содржат корозивни гасови, со стареење на изолацијата што надминува 50 години.

Огноотпорна заштита: Огноотпорните модели користат композитен изолационен слој кој се состои од мика лента и керамифицирачка силиконска гума. Куќиштето е обложено со засилена (огноотпорна) огноотпорна боја; дури и кога е изложен на екстремни температури од 960°C, единицата може да одржува напојување од 1 до 3 часа, обезбедувајќи континуирано обезбедување на енергија за кола за заштита од пожари. Овие производи се во согласност со националните стандарди како што се GB/T 9978.1-2008.

(V) Модуларна инсталација - флексибилно и практично проширување

Одликувајќи се со стандардизиран модуларен дизајн, системот овозможува брзо поврзување на лице место со помош на една завртка. Секоја врска е опремена со механизам за контрола на вртежниот момент за да се обезбеди минимален отпор на контакт. Конекторите поддржуваат прилагодување на толеранцијата на порамнување од ±4mm, ефикасно компензирајќи ги грешките при инсталацијата. Единиците за приклучување може да се позиционираат во која било точка по должината на автобуската патека и да поддржуваат топло приклучување (внесување/отстранување во живо) - при што приклучокот за заземјување се вклучува прво и се откачува - оценет за минимум 200 циклуси на приклучување. Оваа флексибилност му овозможува на системот лесно да се прилагоди на реконфигурациите на производната линија и барањата за проширување на опремата, со што се намалува времето на изградба и трошоците за одржување.

Водич за избор на производ

Апликативни сценарија

(I) Сектор за индустриско производство

Погоден за тешки работилници вклучени во автомобилско производство, механичка обработка, електронско склопување и слични полиња, обезбедувајќи стабилно напојување за големи машини и автоматизирани производни линии. Неговите карактеристики со мала импеданса ефикасно ги ублажуваат падовите на напонот предизвикани од флуктуациите на струјата, додека неговиот модуларен дизајн ги олеснува честите прилагодувања на производната линија и проширувањето на опремата, а со тоа ги задоволува флексибилните барања на индустриското производство.

(II) Високи згради и трговски комплекси

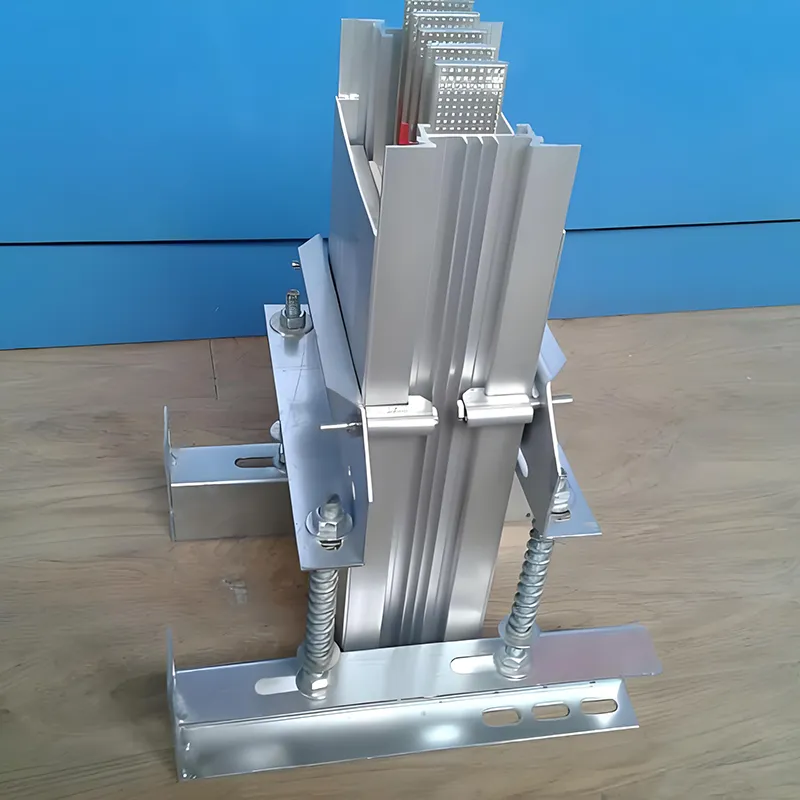

Инсталирани вертикално во електричните кревачи, овие системи служат како примарни линии за дистрибуција на електрична енергија за секој кат - решение усвоено од над 90% од високите згради. Во комерцијалните комплекси, тие овозможуваат дистрибуција на електрична енергија на долги растојанија, со висока струја, задоволувајќи ги различните барања за електрично оптоварување на различни места како што се трговски центри, хотели и деловни згради; Понатаму, тие нудат практични точки за притискање за дистрибуција на енергија, поедноставувајќи го идното одржување и модификациите на системот.

(III) Центри за податоци и здравствени установи

Овие системи обезбедуваат континуирано и доверливо обезбедување на енергија за критичните оптоварувања - како што се серверите на центрите за податоци и медицинската опрема - кои бараат исклучителна сигурност. Одредени модели на интелигентни производи имаат интегрирани модули за сензори за температура и мониторинг на струја; поддржувајќи протоколи за RS485 или безжичен пренос, тие овозможуваат далечинско работење и одржување, како и можности за претходно предупредување за дефекти, со што се обезбедува непрекинат континуитет на напојувањето.

(IV) Посебни еколошки поставки

Водоотпорните производи од лиена смола се идеално прилагодени за влажни и корозивни средини - како што се подземни тунели за комунални услуги, постројки за третман на вода и крајбрежни објекти. Огноотпорни производи, обратно, се дизајнирани за примена во кола за заштита од пожари и системи за итна електрична енергија; во случај на пожар, тие го одржуваат континуитетот на напојувањето, а со тоа добиваат критично време за евакуација на персоналот и спасување на опремата.

Најчесто поставувани прашања

П1: Што е сендвич со бакарни проводници?

О: Тоа е систем за дистрибуција со низок напон, средно до високо оптоварување со густи T2 бакарни проводници (≥99,9%) за стабилна струја, мала загуба и сигурна работа.

П2: Кои се неговите клучни спецификации?

О: Оценети 1000A, погодни за системи од ≤1000V. Бакарот е калај за ниска отпорност на контакт и антикорозија. IP54+ заштита, во согласност со GB 7251 и IEC 61439.

П3: Каде најчесто се користи?

О: Идеален за високи згради, индустриски постројки, комерцијални центри, центри за податоци и други апликации за дистрибуција на електрична енергија со низок напон.

П4: Кои се главните предности?

О: Висок тековен капацитет, мала загуба на енергија, одлична дисипација на топлина, компактен дизајн и лесна инсталација и проширување.

П5: Дали е безбеден и сигурен?

О: Да. Густата структура и висококвалитетниот бакар обезбедуваат сигурна работа, а сите производи се CCC сертифицирани за безбедност.

П6: Може ли да ја прилагодам автобуската патека?

О: Fenghua Electric нуди флексибилни решенија за различни распореди, должини и капацитети. Контактирајте не за сопствени нарачки или консултации.

П7: Како се споредува со традиционалните автобуски патишта или кабли?

О: Ја намалува загубата на енергија, ја подобрува дисипацијата на топлина и заштедува простор, што го прави поефикасен и сигурен од конвенционалните кабли.

П8: Како можам да купам или да се распрашам?

О: Контактирајте со Fenghua Electric за да побарате понуда, да поставите нарачка или да разговарате за барањата на проектот. Ние обезбедуваме професионална поддршка за сите прашања.
